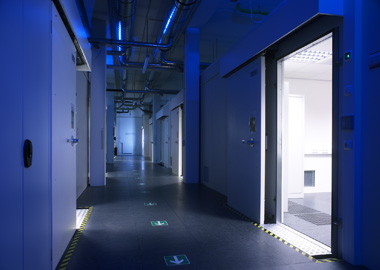

Стационарные экранированные камеры являются наиболее распространенным видом экранированных помещений и применяются для испытаний продукции по требованиям стандартов ЭМС, в медицине, в телекоммуникации, в компьютерных центрах, в банковской сфере и сфере безопасности для предотвращения утечки информации, в калибровочных лабораториях и везде, где требуется защитить объект от внешних излучений и/или предотвратить выход излучения от объекта за пределы определенного пространства.
Одним из основных назначений экранированных камер является создание на их основе радиобезэховых камер.
Предлагаемые нашей компанией экранированные камеры сборной модульной конструкции выполнены из панелей, изготовленных из оцинкованной стали толщиной 2 мм. Сборка камер производится методом болтового соединения с использованием специализированных сетчатых и пр. высокочастотных прокладок.
Конструкция камер обеспечивает полную радиогерметичность.
Рабочий диапазон частот экранированных камер от 10 кГц до 18 или 40 ГГц.
Вентиляционные фильтры камер выполняются в виде сотовых решеток в
однослойном или многослойном исполнении, и обеспечивают коэффициент экранирования не менее 100 дБ.
По желанию заказчика возможна установка систем кондиционирования воздуха (как на представленном фото справа).
Устанавливаемые фильтры питания обеспечивают подавление не менее 100 дБ в полосе частот от 14 /100 кГц до 18/40 ГГц (в зависимости от назначения экранированной камеры и типа фильтра).
Устанавливаются однофазные и/или трехфазные фильтры с номинальным током от 16 до 250 А на фазу в зависимости от требований заказчика.
Фильтры для телекоммуникаций имеют полосу подавления до 40 ГГц с эффективностью не менее 100 дБ, исключая частоты полезного сигнала. Возможна также установка оптических систем коммуникаций.
В экранированных камерах в качестве источников освещения используются лампы накаливания или светодиодные источники света. Для некритичных приложений исключительно по желанию заказчика устанавливаются люминесцентные источники света.
Также все экранированные камеры оснащаются аварийным освещением в виде указателей выхода. Экранированные камеры комплектуются дверями различных типов по желанию заказчика.
Двери могут быть с ручным открыванием (обычные поворотные), полуавтоматизированные поворотные и полностью автоматические откатные.
Все типы дверей обеспечивают требуемый коэффициент экранирования, приведенный выше для экранированных камер.
Ручные поворотные двери по методу открывания/закрывания аналогичны обычным дверям в помещения.
Открывание/закрывание двери осуществляется поворотом дверной ручки приблизительно на 45 градусов. Процесс открывания/закрывания осуществляется легко, одной рукой, без дополнительных усилий.
Полуавтоматические поворотные двери представляют собой систему, где автоматика выталкивает ножи системы экранирования двери из контактных пружин. Далее пользователь открывает дверь в ручную. Автоматика осуществляет исключительно сервисную функцию и служит только для удобства пользования.
Полностью автоматизированные откатные двери представляют собой сложную систему, состоящую из автоматически управляемой откатной двери, рамы и системы прецизионного перемещения и управления. На обеих сторонах двери располагается кнопка управления, после нажатия которой дверь выходит из ряда контактных пружин и перемещается в левую или правую сторону (по желанию заказчика) от проема двери.
Закрывание осуществляется аналогичным образом, путем однократного нажатия на кнопку управления.
Для экранированных полностью автоматизированных дверей, имеющих значительные размеры (более чем 2х2 метра) система управления располагается на отдельном пульте внутри и снаружи камеры. В данном случае, ввиду значительной массы двери и в целях безопасности открывание/закрывание осуществляется путем нажатия и удержания кнопки управления до полного закрывания или открывания двери.
Высота порога двери обычно не превышает 50 мм. Если необходима установка фальшпола, то высота порога определяется высотой фальшпола.
Все автоматизированные двери оборудуются автоматизированными пандусами.
Все типы дверей имеют концевые выключатели для сигнализации полного закрытия двери.
Измерительные кабели и оптические кабели заводятся в экранированные камеры с помощью проходных разъемов, устанавливаемых на стены камеры. Возможна установка разъемов любых типов, в частности N, SMA, SK, K, BNC, 7/16 и пр.
Экранированные камеры могут быть «однокомнатными», либо могут быть разграничены на отдельные камеры с установкой внутренних экранированных дверей.
По желанию заказчика возможна внутренняя отделка экранированной камеры «под офис».
Экранированные камеры по эффективности экранирования соответствуют классу I по ГОСТ Р 50414-92.
Технические характеристики экранированных камер устанавливаются в ТЗ заказчика и реализуются в полном объеме. При сборке камеры проверяется коэффициент экранирования с выдачей аттестата и протокола испытаний первичной аттестации.
Примеры установки.

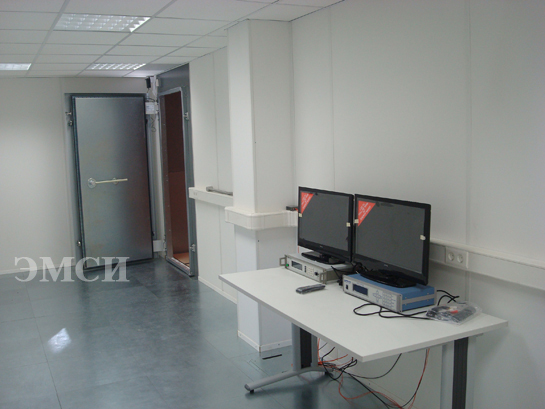

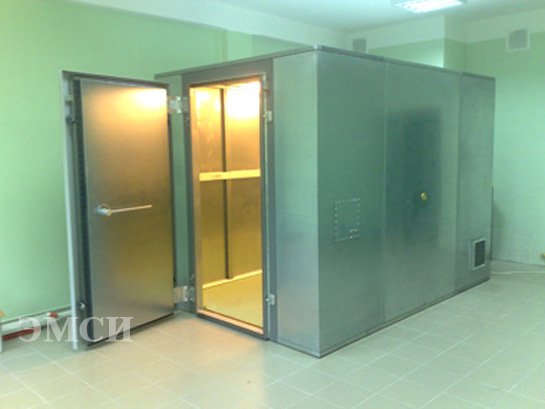

Экранированная камера для обслуживающего персонала безэховой камеры (Аппаратная)
Место установки: ФГУП "ВНИИА им. Н.Л. Духова", г. Москва

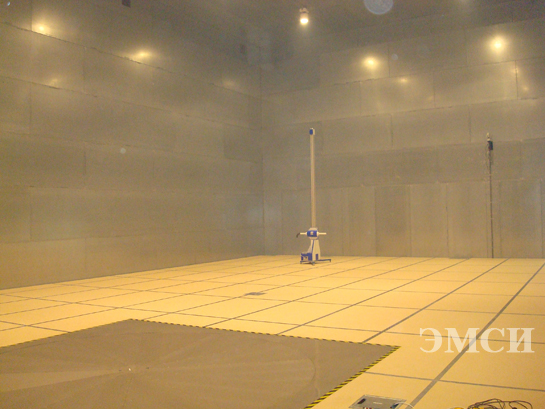

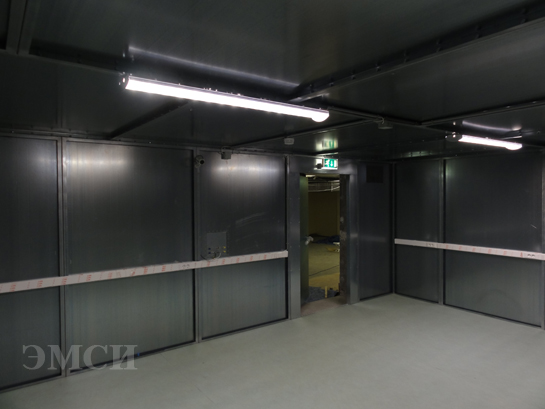

Экранированная камера для создания на ее базе безэховой камеры (под облицовку гибридным поглотителем)
Место установки: ФГУП "ВНИИА им. Н.Л. Духова", г. Москва

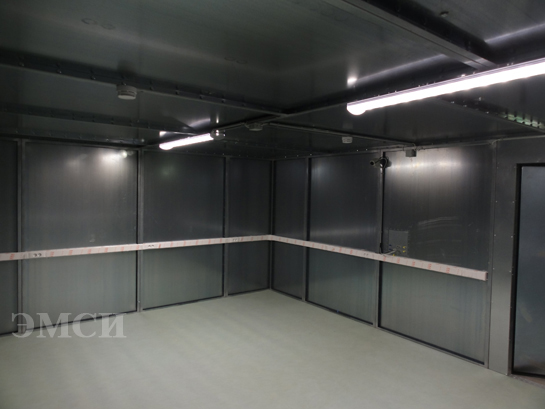

Экранированная камера для проведения измерений в области защиты информации
Место установки: ЗАО "ГОЛЛАРД", г. Москва
Экранированная камера для проведения аттестации генераторов электростатического разряда (с установкой мишени согласно IEC 61000-4-2/ГОСТ Р 51317.4.2-99).
