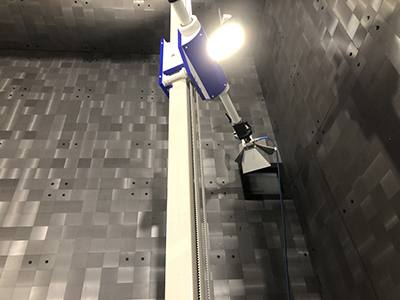

1. Эффективность экранирования (Shielding effectiveness)

Услуга по измерению значения эффективности экранирования предлагается для безэховых и экранированных камер любого размера, предназначенных для проведения испытаний технических средств по параметрам электромагнитной совместимости (ЭМС), для проведения измерений параметров антенн, для специальных исследований в области защиты информации и исследований в военных целях.
Диапазон частот проводимых измерений, определяемых парком имеющейся аппаратуры, от 10 кГц до 43 ГГц.
Возможно проведение измерений как электрической, так и магнитной составляющей в диапазоне частот от 10 кГц до 30 МГц.
Измерения проводятся по следующим стандартам:

• ГОСТ Р 50414-92 / ГОСТ 30373-95

• MIL-STD-285

• NSA 65-6

• EN 50147-1

Как правило эффективность экранирования измеряется в контрольных точках на дискретных частотах (не менее пяти частот, включая крайние частоты диапазона), выбираемых из ряда: 0,01; 0,05; 0,1, 0,15; 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5, 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 30,0; 40,0; 50,0; 60,0; 80,0; 100,0; 125,0; 160,0; J200; 250; 300; 400; 500; 600; 800; 1000; 1250; 1600; 2000; 2500; 3000; 4000; 5000; 6000; 8000; 10 000; 12 000; 14 000; 16 000; 18 000; 20 000; 24 000; 26 000; 28 000; 30 000; 32 000; 35 000, 37 500 (40 000) МГц.
Также возможно измерение эффективности экранирования в режиме сканирования с определенным шагом по частоте.
Режим измерения определяется исходя из характеристик объекта, возможности обеспечения полной автоматизации измерений, доступа ко всем элементам объекта, а также требованиями заказчика.
По желанию заказчика могут быть проведены предварительные оценочные измерения эффективности экранирования с использованием специализированного детектора утечки.

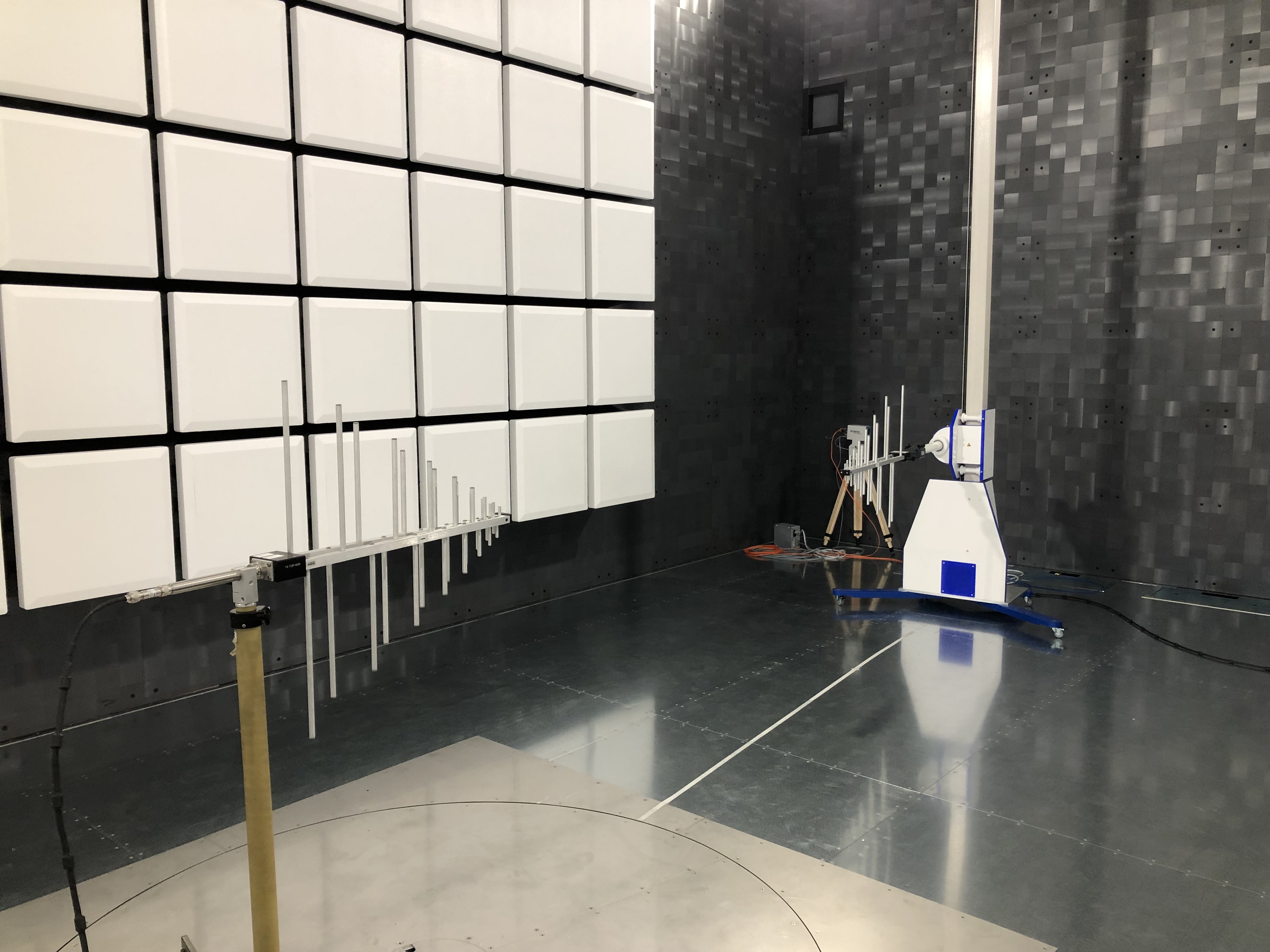

2. Отклонение нормализованного затухания площадки (NSA)

Измерение нормализованного затухания площадки производится в соответствии с требованиями CISPR 16-1-4 и ANSI C63.4, а также в соответствие с требованиями ГОСТ CISPR 16-1-4-2013, ГОСТ Р 51320-99 Приложение Д.
Полубезэховые камеры (ПБЭК) и открытые измерительные площадки (с защитой от непогоды) должны быть аттестованы в диапазоне частот от 30 МГц до 1 ГГц с использованием широкополосных антенн с измерениями в горизонтальной поляризации на высоте 1 м и 2 м и в вертикальной поляризации на высотах 1 м и 1,5 м внутри рабочего объема.
Параметры контролируемого рабочего объема указываются заранее и обычно указаны в техническом задании на конструирование ПБЭК либо открытой площадки.
Измерительное расстояние составляет 3 м или 10 м. Возможно также измерительное расстояние 5 м по требованию заказчика.
Сканирование по высоте приемной антенны осуществляется от 1 м до 4 м от уровня плоскости заземления внутри ПБЭК или от уровня опорной плоскости заземления открытой площадки. Диапазон сканирования по высоте может быть расширен до 6 м. Уменьшение диапазона сканирования по высоте менее 4 метров крайне нежелательно ввиду получения недостоверных результатов измерений.

Следует отдельно отметить для разработчиков ПБЭК, что высота свободного пространства внутри ПБЭК должна составлять не менее 4,6 м ввиду необходимости сканирования в вертикальной поляризации до высоты 4 метра. Изменение геометрических размеров ПБЭК в угоду экономии занимаемого пространства и/или затрачиваемых на проектирование средств, особенно высоты ПБЭК, крайне негативно сказывается как на фактическом размере рабочего объема, так и на фактических значениях NSA ввиду резкого увеличения уровня переотражений внутри ПБЭК.

Для открытых измерительных площадок без защиты от атмосферных воздействий измерение нормализованного затухания проводится в диапазоне частот от 30 МГц до 1 ГГц на частотах 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000 МГц с использованием настраиваемых прецизионных дипольных антенн в горизонтальной и вертикальной поляризации на высоте 2 м в центре рабочего объема.
Измерение проводится на расстоянии 3 м и 10 м.

Измерение нормализованного затухания в полностью безэховых камерах (так называемых FAR) проводится в соответствии с ГОСТ CISPR 16-1-4-2013 п.5.4.7 с использованием Метода опорной площадки (Reference Site Method, RSM) в диапазоне частот от 30 МГц до 1 ГГц.
Для данного вида измерений используются широкополосные антенны. Измерения проводятся при вертикальной и горизонтальной поляризации. Измерения проводятся в пяти точках рабочего объема, на трех высотах, на расстоянии 3 м, с наклоном антенн. Применяемые антенны откалиброваны согласно методу RSM.

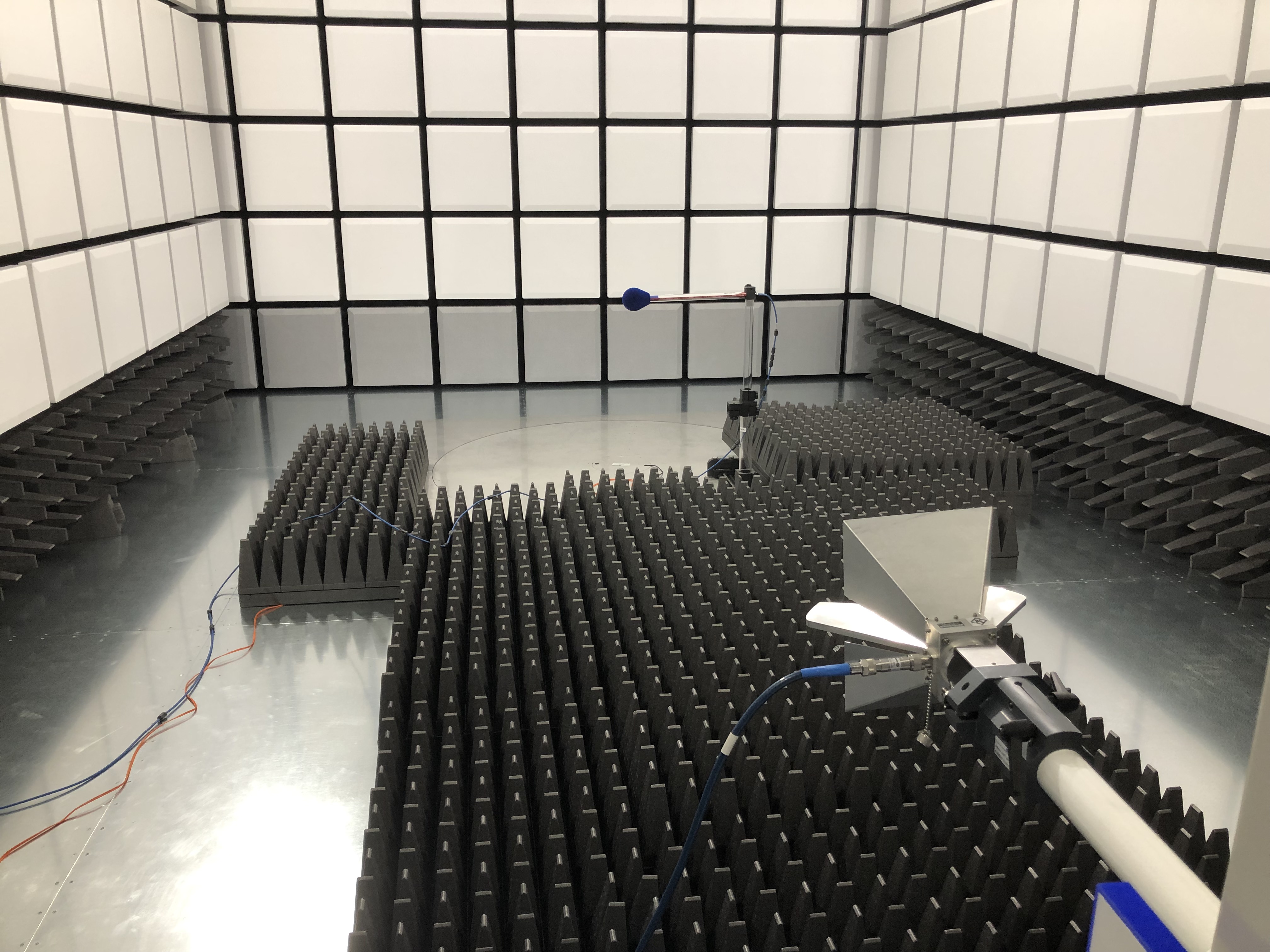

3. КСВ площадки (Site VSWR)

Измерение КСВ площадки выполняется в соответствии с ГОСТ CISPR 16-1-4-2013 п. 8.3.3.4. в диапазоне частот от 1 ГГц до 18 ГГц с использованием широкополосных всенаправленных антенн с горизонтальной и вертикальной поляризацией.
Измерения проводятся в заданном рабочем объеме (задается при проектировании БЭК). Измерения проводятся на расстоянии 3 м. Опорная плоскость заземления должна быть покрыта радиопоглощающим материалом как указано в ГОСТ CISPR 16-1-4-2013 .
Так как данный вид измерений крайне чувствителен к возможному влиянию человеческого фактора, все измерения проводятся в автоматическом режиме.

Для организации автоматизированных измерений используется специализированный позиционер с управлением по оптоволокну и специализированное программное обеспечение.

Поскольку тип приемной антенны может иметь большое влияние на результат измерений, для проведения последующих испытаний заказчику рекомендуется использовать тот же тип антенны, которая использовалась нами при аттестации.
Если это невозможно, то измерение значения КСВ площадки должно производиться с использованием антенны заказчика.
Мы рекомендуем, чтобы владелец безэховой камеры предоставил свою антенну для испытаний по согласованию с производителем безэховой камеры.

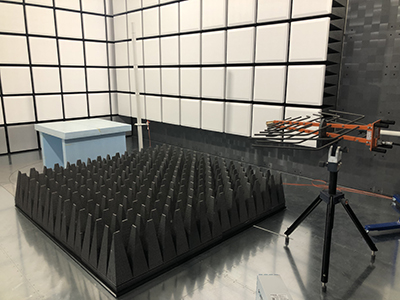

4. Однородность испытательного электромагнитного поля в рабочей плоскости (UFA)

Целью настоящего измерения является определение однородности испытательного электромагнитного поля в рабочей плоскости (калибровка поля) и определение его соответствия требованиям
ГОСТ IEC 61000-4-3-2016, IEC 61000-4-3 или EN 61000-4-3.
Стандарт IEC 61000-4-3 основывается на использовании концепции плоскости однородного поля (UFA), которая представляет собой гипотетическую вертикальную плоскость поля, в которой изменения напряженности испытательного электромагнитного поля находятся в заданных пределах. При проведении данных измерений демонстрируется способность испытательной установки и испытательного оборудования генерировать такое поле. Одновременно с этим получают совокупность значений параметров испытательного оборудования, позволяющих провести испытания оборудования на помехоустойчивость.
Измерение проводится в полубезэховых и полностью безэховых камерах.

Параметры однородности поля определяются для 16 точек в вертикальной плоскости размером 1,5 м x 1,5 м, в диапазоне от 26 МГц до 6 ГГц (либо вплоть до 40 ГГц), с шагом по частоте 1 %, для горизонтальной и вертикальной поляризации излучающей антенны. Измерения проводятся на расстоянии 3 м и 1 м для метода независимых окон.

До 18 ГГц излучающая антенна фиксируется в одном положении для проверки однородности поля в 16 точках.
Для метода независимых окон излучающая антенна устанавливается в 9 разных точках для проверки однородности поля. Этот метод может использоваться на частотах выше 1 ГГц и должен использоваться на частотах выше 18 ГГц.

Данные измерения проводятся с применением оборудования заказчика, которое он планирует использовать для создания однородного поля и испытаний по IEC 61000-4-3.
В случае применения стороннего оборудования результаты измерений с применением данного оборудования и с применением оборудования заказчика могут отличаться.
