Радиопоглощающий материал (РПМ) предназначен для применения при создании безэховых камер различных типов, испытательных стендов и прочих тестовых систем.
Наибольшее применение находят два вида поглотителя:
- обычный поглотитель (высокочастотный), представляющий собой элементы в виде пластин, клиньев или конусов; применяется в основном для безэховых камер для измерений параметров антенн, безэховых камер по MIL-STD-461D/E/F/G, RTCA DO-160 и прочим стандартам.
- гибридный, т.е. состоящий из различных типов поглотителя с согласованными импедансами (обычно это ферритовый поглотитель в сочетании с высокочастотными насадками); применяется для создания безэховых камер по ЭМС для различных приложений (испытания продукции гражданского назначения, автомобилей и их компонентов, авиационных блоков и систем и пр.).
Предлагаемый нами радиопоглощающий материал производства компании Dutch Microwave Absorber Solutions bv, Нидерланды, является образцовым поглотителем, используемым во многих безэховых камерах по всему миру для аэрокосмического, военного и гражданского применения.
Радиопоглощающий материал общего применения - тип МТ
Широкополосный радиопоглощающий материал с диапазоном частот поглощения от 70 МГц до 110 ГГц

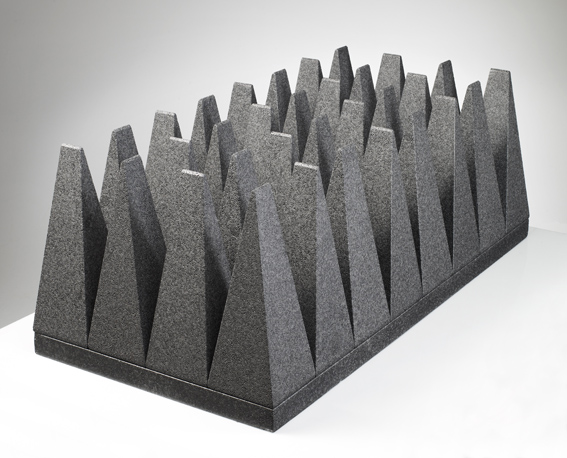

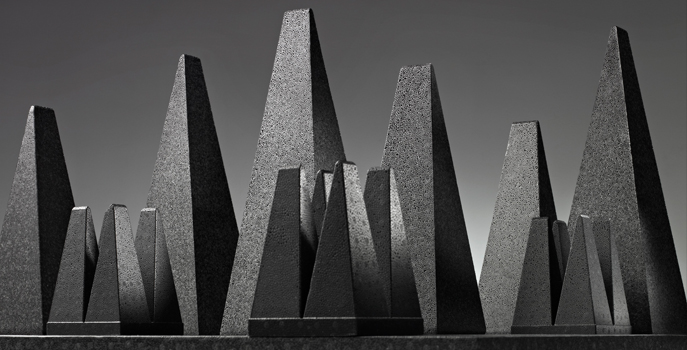

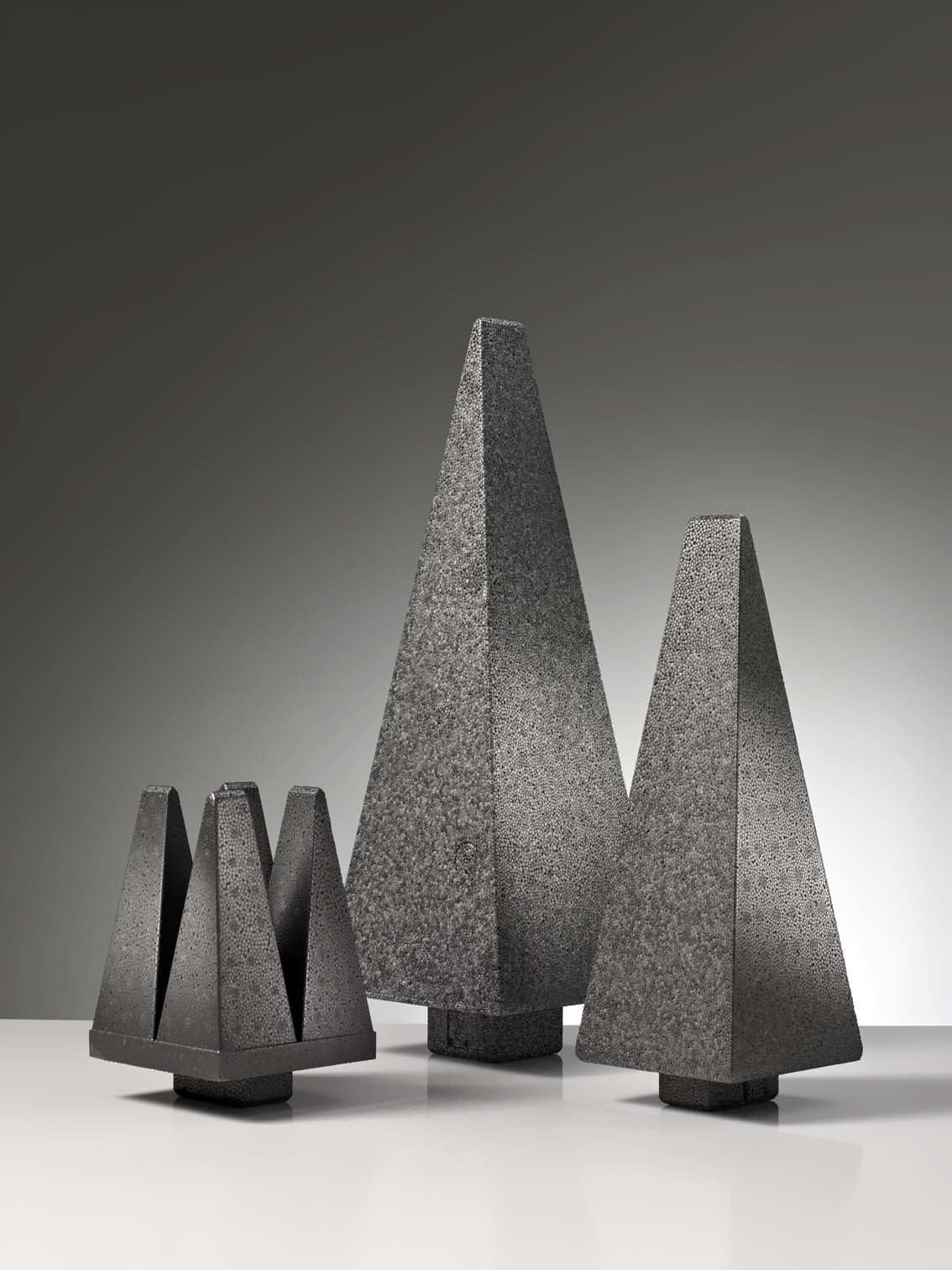

Представляет собой пирамидальный полистироловый радиопоглощающий материал сборного типа с высокими радиопоглощающими свойствами, состоящий из плоской полистироловой панели основания толщиной 50 мм с размерами 1200х600 мм, и устанавливаемых на данной панели конусообразных поглощающих полистироловых элементов высотой от 200 мм до 1000 мм.
Данный радиопоглощающий материал не является пустотелым. Поглощение радиочастотных электромагнитных волн осуществляется как по поверхности, так и по всему объему поглотителя. Полистироловый радиопоглощающий материал не гигроскопичен и абсолютно устойчив к любому уровню влажности в безэховой камере.

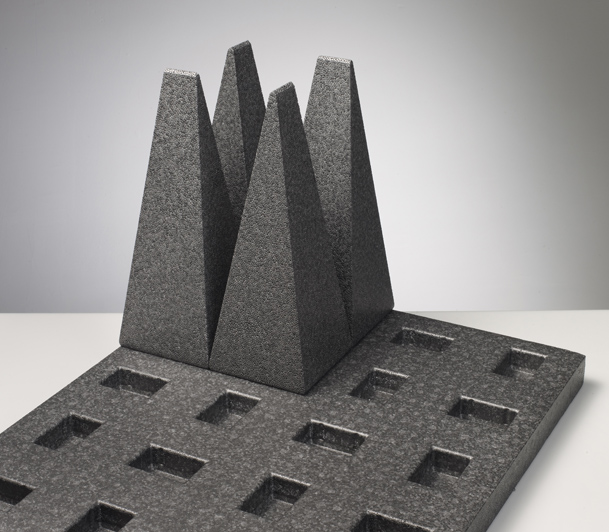

Поглощающие конуса легко демонтируются и заменяются в случае их повреждения в процессе эксплуатации. Установка или демонтаж поглощающих конусов на панель основания осуществляется без применения каких-либо фиксирующих компонентов и элементов (клея, резьбового соединения и пр.).

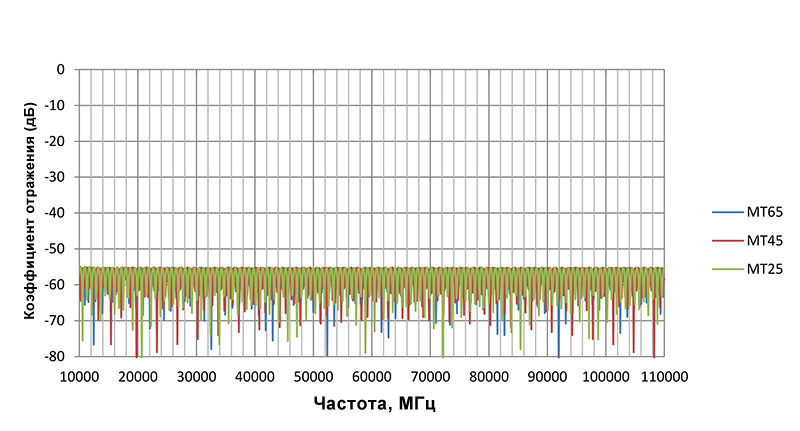

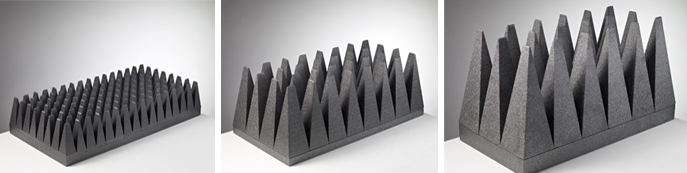

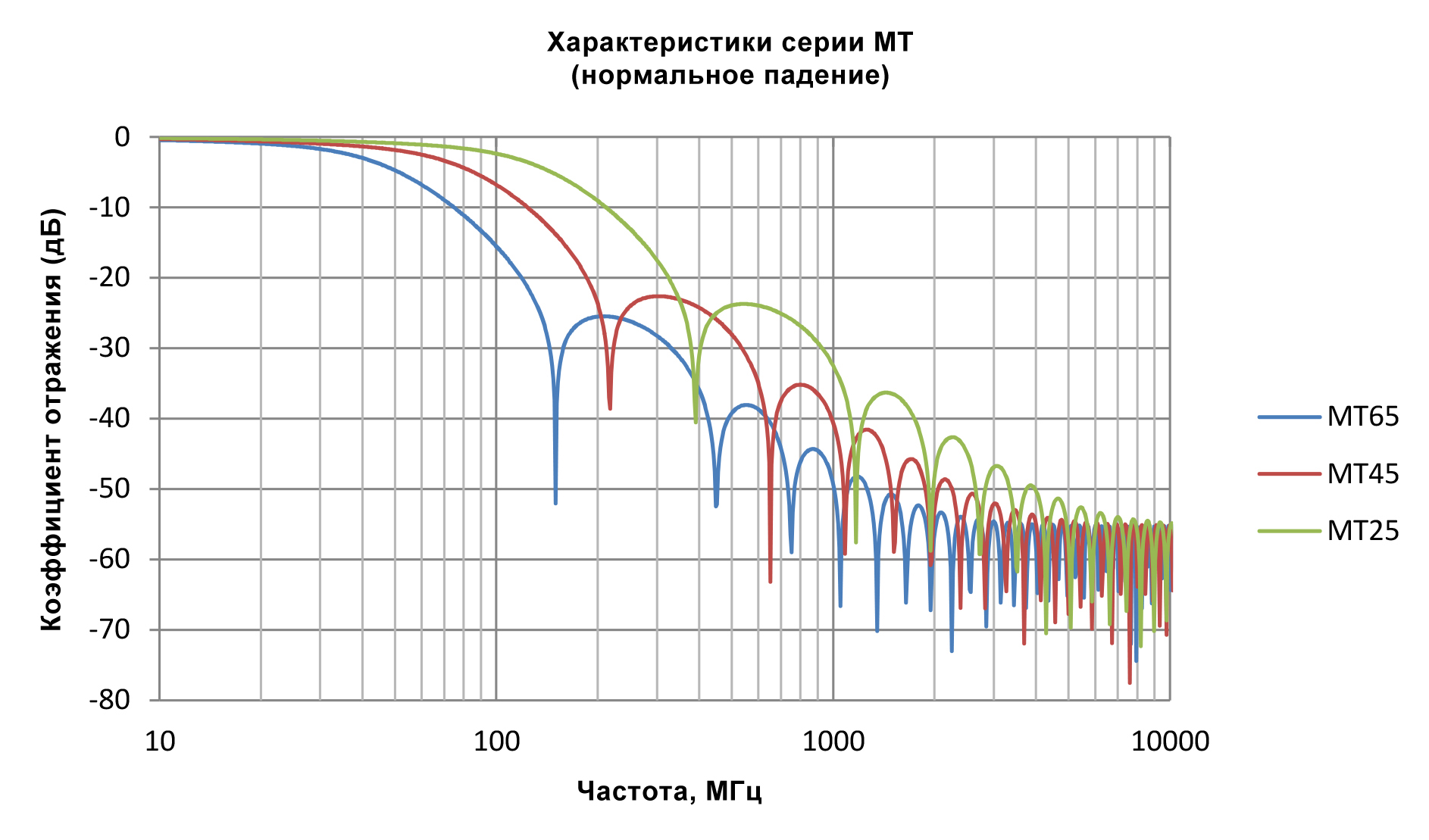

Материал выпускается в типоразмерах : МТ25, МТ45, МТ65, МТ105
Цифры в типоразмере означают полную высоту поглотителя в сантиметрах.
Светоотражающие колпачки, которыми может быть укомплектован материал по желанию заказчика, предохраняют поглотитель от повреждений в процессе эксплуатации, и повышают освещенность внутри безэховой камеры.
Гарантия на радиопоглощающий материал – 20 лет.
Радиопоглощающий материал имеет сертификат пожарной безопасности
№ C-NL.ПБ25.В.03131
Широкополосный радиопоглощающий материал с диапазоном частот поглощения от 20 МГц до 110 ГГц

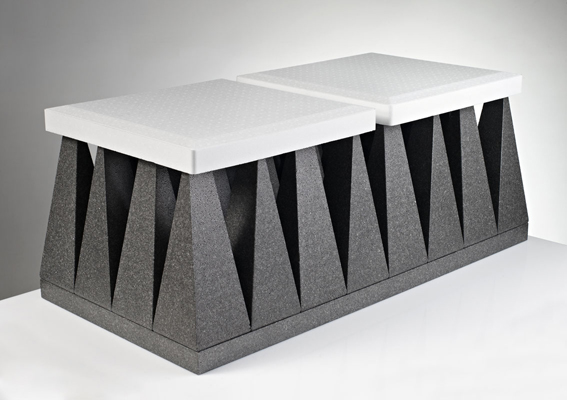

Представляет собой комбинацию из ферритового и пирамидального радиопоглощающих материалов. В данной комбинации используются поглотители только с согласованными импедансами.
Пирамидальный полистироловый радиопоглощающий материал сборного типа с высокими радиопоглощающими свойствами, состоящий из плоской полистироловой панели основания толщиной 50 мм с размерами 1200х600 мм, и устанавливаемых на данной панели конусообразных поглощающих полистироловых элементов высотой от 200 мм до 1000 мм.
Панель основания монтируется непосредственно на ферриовый поглотитель.
Поглощение радиочастотных электромагнитных волн осуществляться как по поверхности, так и по всему объему поглотителя.
Поглощающие конуса легко демонтируются и заменяются в случае их повреждения в процессе эксплуатации.
Установка или демонтаж поглощающих конусов на панель основания осуществляется без применения каких-либо фиксирующих компонентов и элементов (клея, резьбового соединения и пр.).

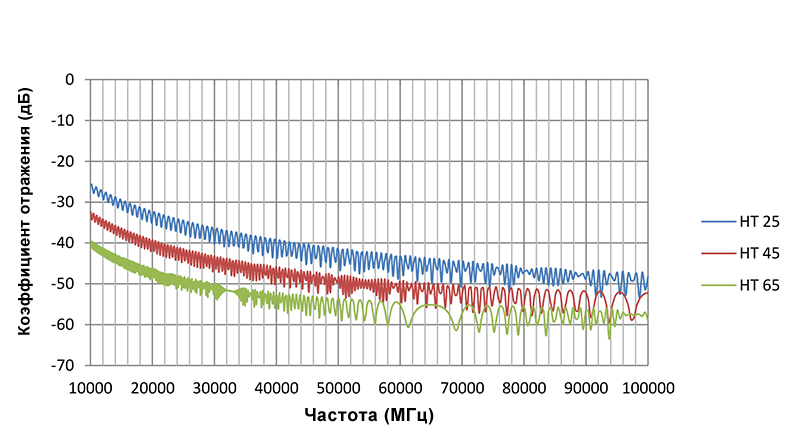

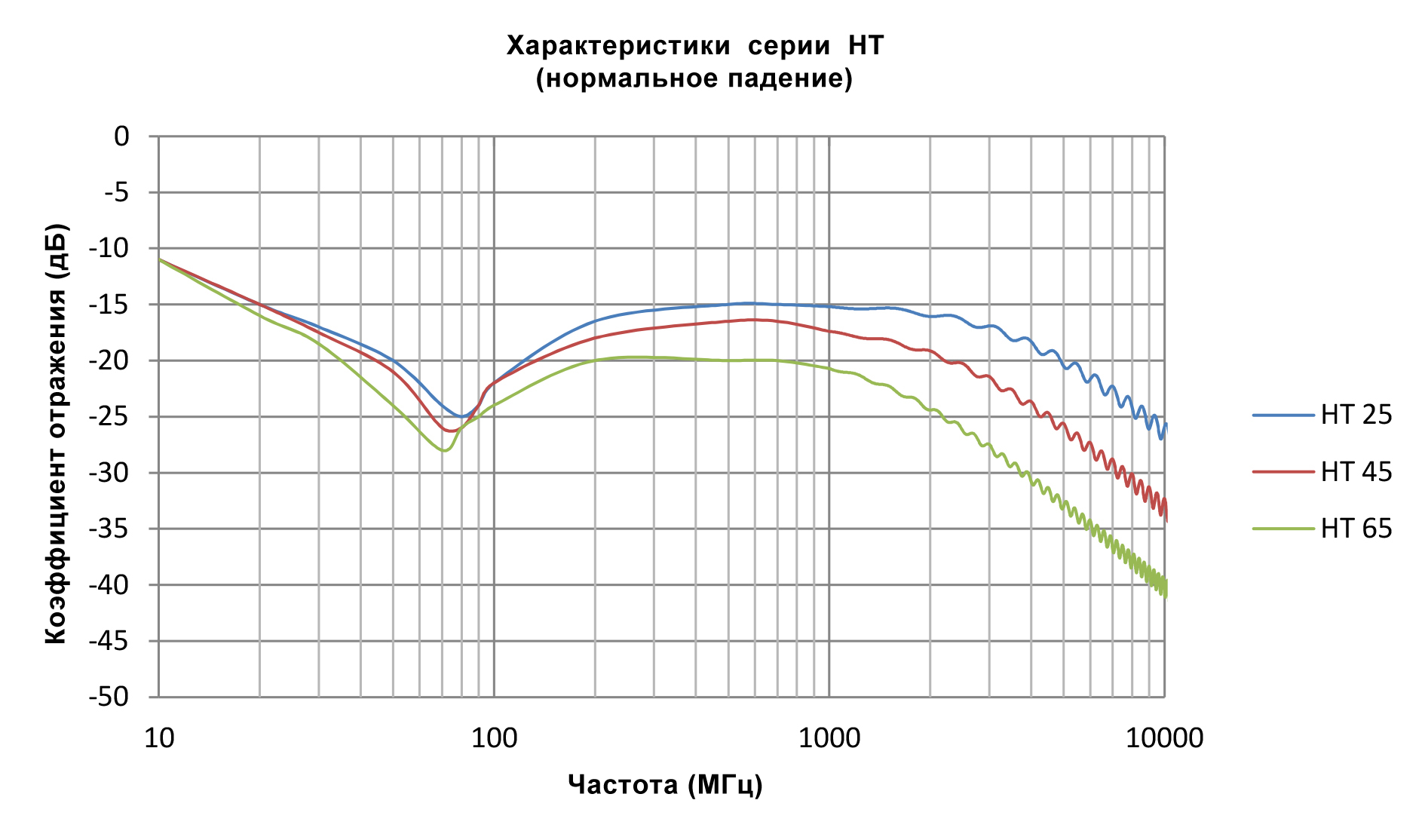

Материал выпускается в типоразмерах : HT25, HТ45, HТ65, HТ105
Цифры в типоразмере означают полную высоту поглотителя в сантиметрах.
Светоотражающие колпачки, которыми может быть укомплектован материал по желанию заказчика, предохраняют поглотитель от повреждений в процессе эксплуатации, и повышают освещенность внутри безэховой камеры.
Гарантия на радиопоглощающий материал – 20 лет.
Радиопоглощающий материал имеет сертификат пожарной безопасности
№ C-NL.ПБ25.В.03131

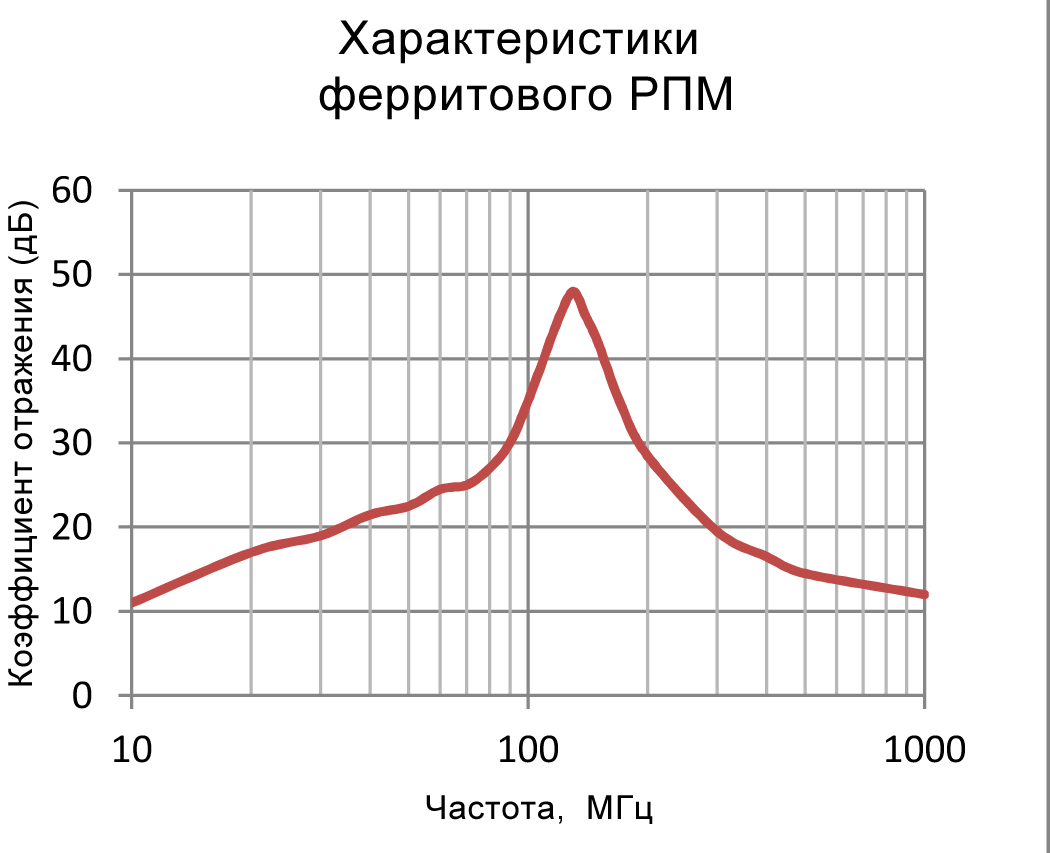

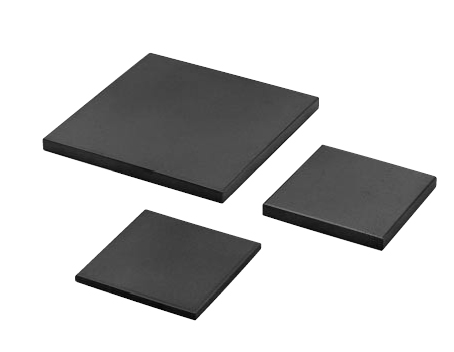

Представляет собой пластины, изготовленные из специального феррита, с исключительно высокими стабильными характеристиками.
Размер пластин 100х100х6 мм.
Пластины могут быть выполнены с центральным отверстием для монтажа на клипсы, либо без него.

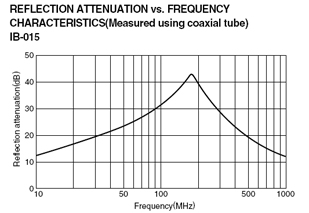

Рабочий диапазон частот данного материала от 20МГц до 1ГГц.
