Испытательный генератор и программируемый источник питания (импульсы 4 и 6)
Емкостные клещи связи
Опция:
- регистратор/генератор AutoWave
- усилитель со встроенным генератором AMP 200N1
- широкополосное устройство связи CN 200N1

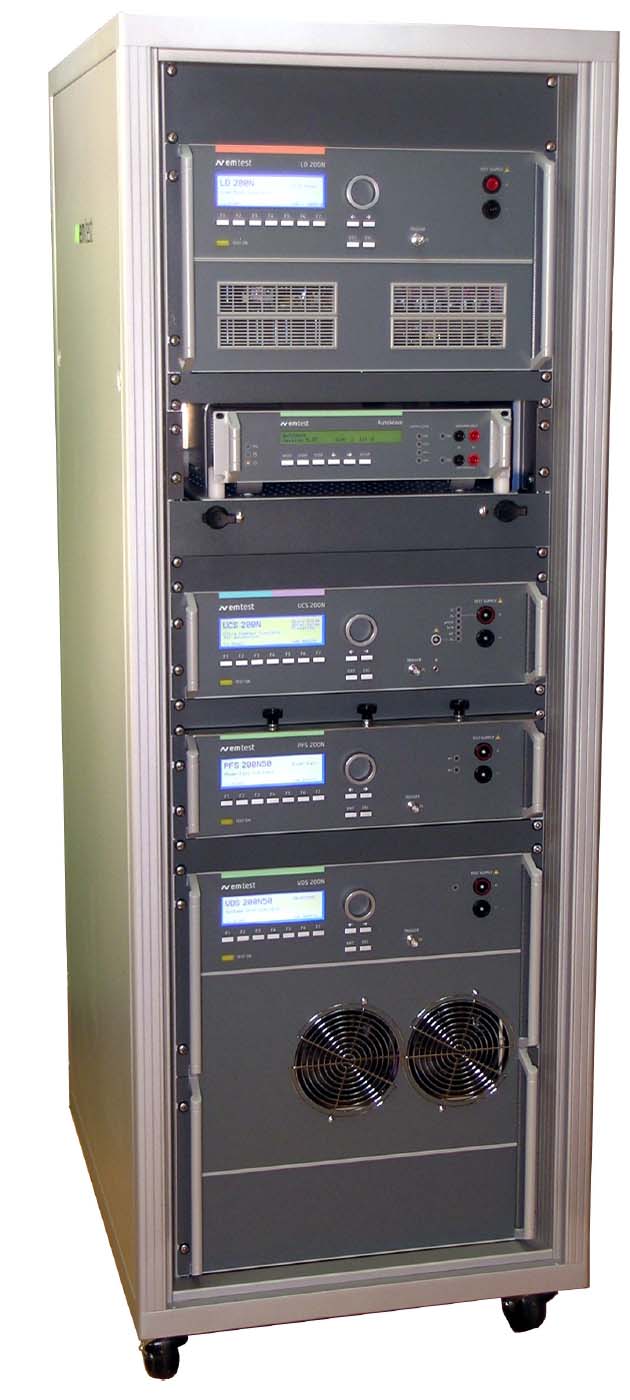

Четыре универсальных испытательных генератора, входящих в состав комплекса, позволяют охватить испытания практически по всем стандартам и спецификациям производителей автомобильной электроники. Входящий опционально в состав комплекса комбинированный прибор AutoWave позволяет записывать в реальном времени без потерь данных состояние бортсети и реакцию испытуемого оборудования на испытательное воздействие, а также позволяет генерировать воздействия произвольной формы в соответствии с требованиями пользователя и стандартов. AutoWave работает под управлением программного обеспечения autowave.control, обладающего обширнейшей библиотекой стандартов и спецификаций производителей.
Универсальный испытательный генератор микросекундных и наносекундных импульсов (импульсы 1, 2, 3a,b)UCS 200N позволяет создавать воздействия в строгом соответствии с требованиями стандартов ГОСТ 28751-90 и ISO 7637, а также изменять параметры формы импульса (длительность и фронт, режим FreeStyle) в ходе проведения испытаний, по желанию пользователя. Кроме этого возможно изменение прочих параметров воздействий, таких как амплитуда, период следования, частота и т.д.
Универсальный испытательный генератор (импульсы 5 и 7)LD 200N предназначен для имитации переходных процессов при режиме сброса нагрузки ( импульс 5) и процессы, вызванные отключением генератора при отключении двигателя (импульс 7). Генератор также позволяет создавать "срезанный" импульс (5b) согласно требованиям стандарта и спецификациям производителей Volvo, Porsche, FIAT и пр. Данный генератор имеет встроенный режим FreeStyle, позволяющий произвольно менять форму импульса в процессе испытаний.
Испытательный генератор высоковольтных импульсов (импульс 1b)MPG 200S20 воспроизводит импульсы в микросекундном диапазоне, возникающие при отключении индуктивных нагрузок, с амплитудой до -1100 В.
Испытательный генератор и источник питания VDS 200N (импульсы 4 и 6) предназначен для моделирования процессов, происходящих в батарейных сетях питания, и генерации различного рода воздействий в соответствии с международными стандартами и спецификациями заказчика.
Отличительное качество VDS 200N - мощный программируемый источник питания постоянного тока, охватывающий весь требуемый диапазон мощностей. Максимальный продолжительный ток нагрузки источника может достигать 200 А.
Применяемый совместно с AutoWave, данный источник образует уникальную испытательную систему, способную регистрировать, анализировать и воспроизводить воздействия, реально существующие в бортовой сети, а также формировать виды воздействия в соответствии со стандартами либо спецификациями пользователя.
Интегрированный усилитель постоянного тока с широким частотным диапазоном DC – 100 кГц позволяет реализовать все возможные виды воздействий, такие как броски, прерывания и выбросы напряжения всевозможной формы.
Серия генераторов VDS 200N включает также биполярные источники VDS 200N30.1 и VDS 200N50. Новейший испытательный генератор и источник питания серии VDS 200Q вобрал в себя все достоинства генератора VDS 200N, но в дополнение к этому обладает такими уникальными характеристиками, как:
- частотный диапазон до 180 кГц при полном размахе амплитуды до величины питающего напряжения;
- биполярный режим;
- пиковый ток до 300 А.
Для реализации специальный требований, как например пульсации напряжения питания в диапазоне до 250 кГц, предлагается дополнение комплекса оборудования двумя новейшими разработками :
- AMP 200N1 низкочастотный усилитель 800 Вт со встроенным генератором сигналов произвольной формы и встроенной селективной системой измерения выходного напряжения и тока;
- CN 200N1 широкополосное устройство связи в диапазоне до 250 кГц с номинальным током нагрузки до 50 А. Эти два прибора образуют единый испытательный комплекс совместно с AutoWave и любым из двух источников на выбор пользователя - VDS 200N или VDS 200Q.
При необходимости пользователь может подключить к AutoWave до 4-х источников питания и управлять ими независимо.
Все генераторы, входящие в состав комплекса, позволяют проводить испытания в полностью автоматизированном режиме под управлением программного обеспечения iso.control. В автоматическом режиме все виды воздействий, формируемые испытательными генераторами комплекса, генерируются на одном выходе, что позволяет проводить испытания без переподключения испытуемого изделия. Кроме этого каждый генератор комплекса может быть использован отдельно и независимо для проведения испытаний.
ГОСТ 28751-90
ISO 14982
ГОСТ 29157-91
ISO 7637-1:1990
ISO 7637-2:1990
ISO 7637-2:2004
ISO 7637-3:1995
ISO 7637-3:2007
IEC 61000-4-12
SAE J1113-11
SAE J1113-11 (rev.2000)
SAE J1113-12
SAE J1455
BMW 600 13.0 (Part 2)
BMW GS 95002
Chrysler PF 9326
DaimlerChrysler
DC-10614
DaimlerChrysler PF-10540
EN 300329
EN
300340
EN 301489-1
EN 301489-17
EN
301489-24
EN 301489-7
Fiat 9.90110
Ford
ES-XW7T-1A278-AB
Ford ES-XW7T-1A278-AC
Ford WDR 00.00EA
Freightliner 49-00085
GM 9105P
GMW 3097
GMW 3100
Honda 3982Z-SDA-0030
Hyundai ES 39110-00
Hyundai ES 96100-02
IVECO 16-2103
JASO D001-94
Kia/Hyundai ES 95400-10
Mack Trucks 606GS15
MAN
3285
Mazda MES PW 67600
Mercedes MBN
10284-2:2002
Mercedes AV EMV
Mercedes-Benz A 211 000 42 99
Mercedes MBN 22100-2
Mitsubishi
ES-X82010
Nissan 28400 NDS 03, 07
Nissan 28401 NDS 02
Piaggio 7431
Porsche
Volvo EMC Requirements
VW TL 820 66
VW TL 823 66
Scania TB1400
Scania TB1700
Renault
36.00.400
Renault 36.00.808/--x
Smart DE1005B
PSA B21 7090
